ZH4105ZD柴油機

柴油機

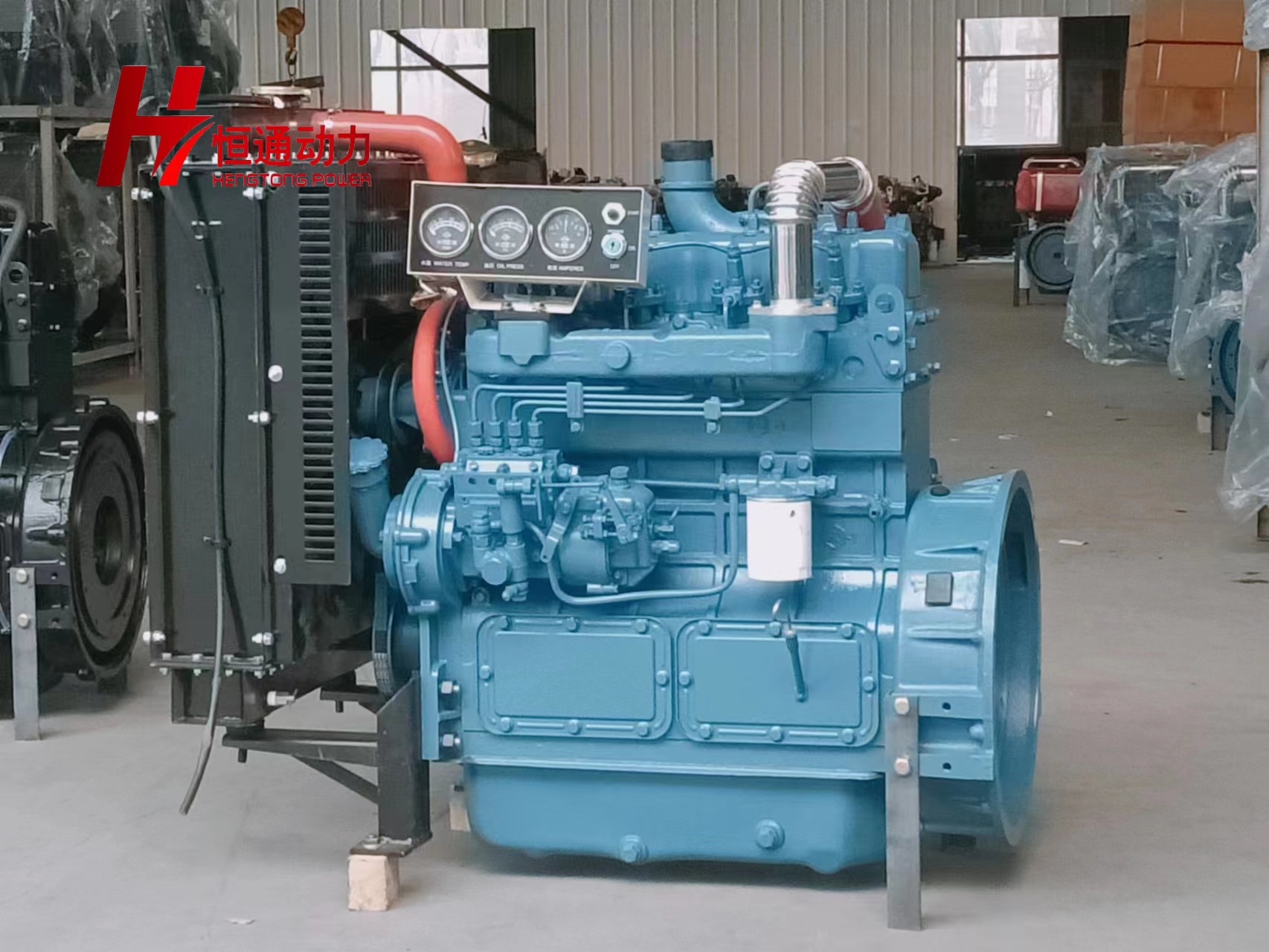

1、機械外形

柴油機是一種以柴油作為燃料的內燃機，其機械外形如下面圖所示。柴油機的種類有很多種，今天我們主要了解一下四沖程柴油機。

2、工作原理

四沖程柴油機的每個工作循環也是由進氣行程、壓縮行程、做功行程和排氣行程組成。由于柴油機以柴油作燃料，與汽油相比，柴油自燃溫度低、黏度大不易蒸發，因而柴油機采用壓縮終點自燃著火。

3、工作過程

在這里，我們主要介紹四沖程柴油機的工作過程。四沖程柴油機的四個沖程為一個周期，以此類推，循環往復的進行工作。

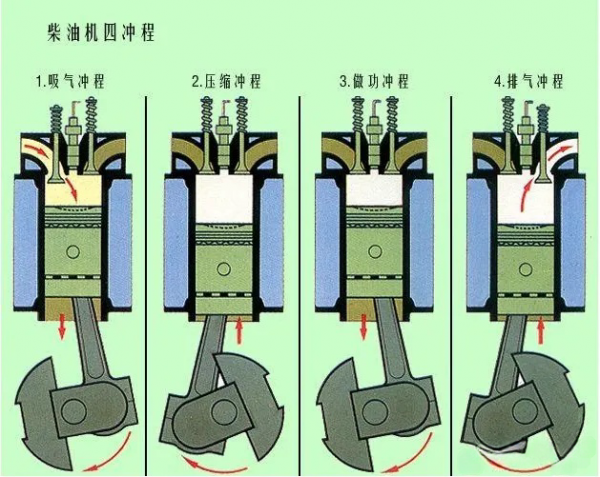

四沖程柴油機的四個沖程分別為進氣沖程、壓縮沖程、做功沖程、排氣沖程，四個過程如下圖所示。

四沖程柴油機的工作原理圖：

進氣沖程：進入汽缸的物質是純空氣。

壓縮沖程：由于壓縮的物質是純空氣，壓縮終點的壓力為3000～5000kPa，壓縮終點的溫度為750～1000K，大大超過柴油的自燃溫度(約520K)。

做功沖程：當壓縮沖程接近終了時，在高壓油泵作用下，將柴油以10MPa左右的高壓通過噴油嘴噴入汽缸燃燒室中，在很短的時間內與空氣混合后立即自行發火燃燒。汽缸內氣體的壓力急速上升，最高達5000～9000kPa，最高溫度達1800～2000K。由于柴油機是靠壓縮自行著火燃燒，故稱柴油機為壓燃式發動機。

排氣沖程：柴油機的排氣與汽油機基本相同，只是排氣溫度比汽油機低。

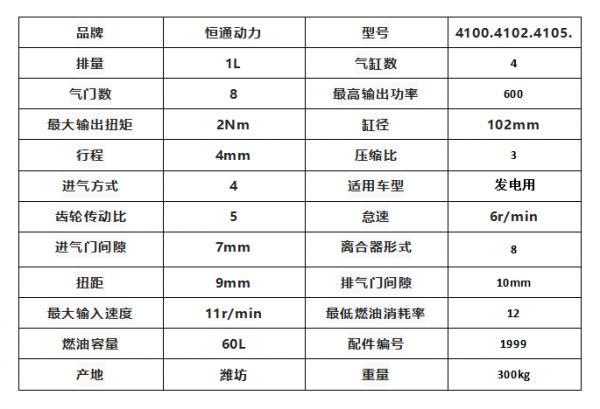

技術參數：
